一、桥架弯通的基本概念
定义：电缆桥架系统中的核心配件，用于改变电缆敷设方向，实现不同走向桥架的平滑连接，是保证电缆系统完整性与安全性的关键组件。
1.-桥架 45 度上翻弯
2.-桥架 35 度上翻弯
3.桥架30度上翻弯
4.-桥架 25 度上翻弯
5.-两个45度角组成水平90度
6.-桥架下翻弯，两个45 度角组成
7.-桥架过弯 35 度
8.-桥架大小头
9.-桥架3个30 度成 90 度
10.下翻弯90度活弯
11.水平弯90度活弯
12.桥架三通
13.桥架漏斗
14.桥架两个45 度组成的水平 90 度
15.桥架水平弯35度
1.-桥架 45 度上翻弯
2.-桥架 35 度上翻弯
3.桥架30度上翻弯
4.-桥架 25 度上翻弯
5.-两个45度角组成水平90度
6.-桥架下翻弯，两个45 度角组成
7.-桥架过弯 35 度

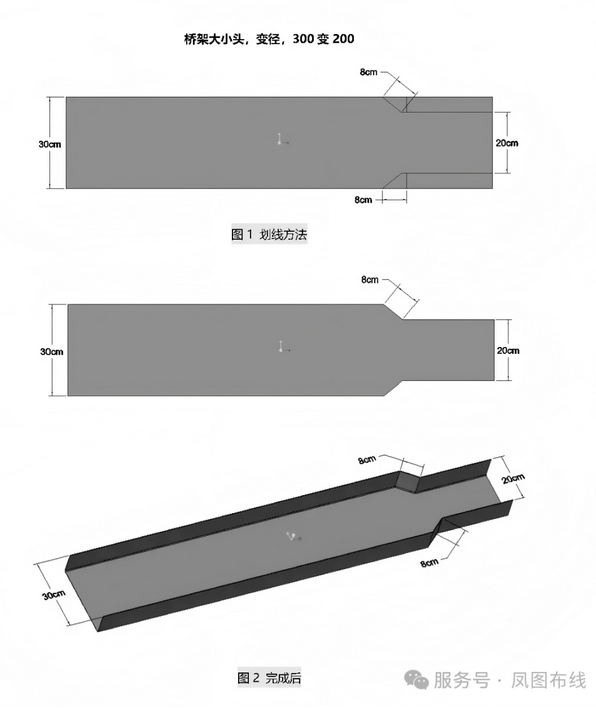

8.-桥架大小头
9.-桥架3个30 度成 90 度
10.下翻弯90度活弯
11.水平弯90度活弯
12.桥架三通
13.桥架漏斗
14.桥架两个45 度组成的水平 90 度
15.桥架水平弯35度

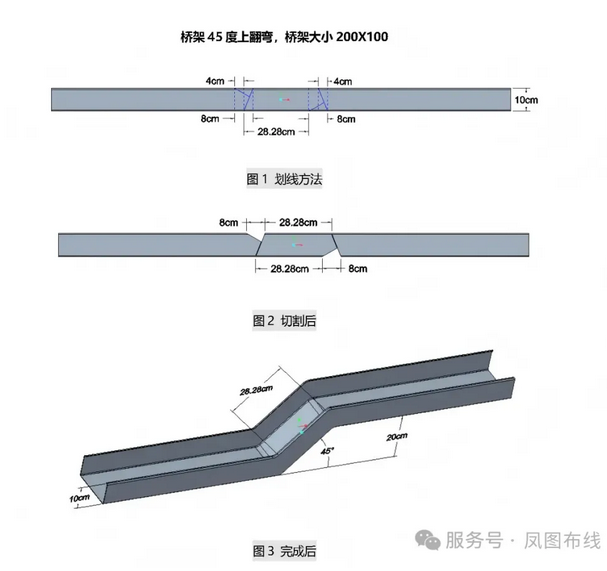

一、桥架45度上翻弯
公式:
- 用障碍物高度尺寸(20)X1.414等于斜边长度
- 20X1.414=28.28
备注:
- 如果桥是200X150的切口就是12cm
- 如果桥架是200X200的切口就是16cm，
- 以此类推如果做下翻弯，把两边切口对换行了。
公式:
- 如何求切口，做上翻下翻弯用立面乘以0.80.8X10=8cm

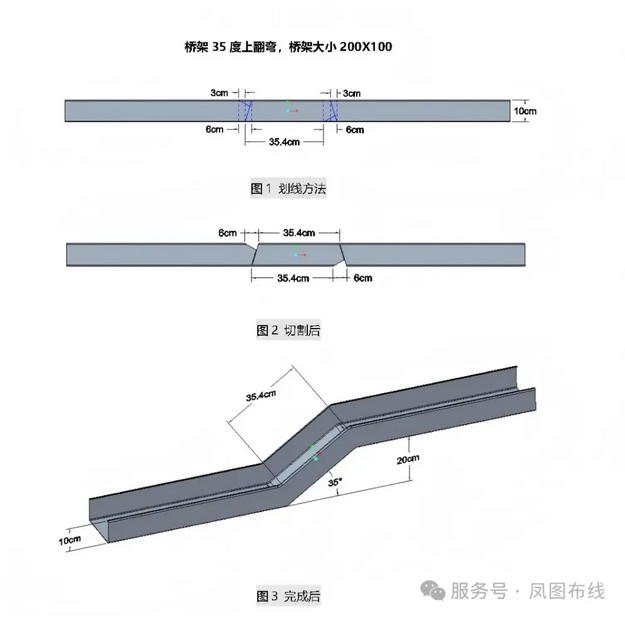

二、桥架35度上翻弯
公式：
- 用障碍物高度尺寸(20)X1.77等于斜边长度
- (障碍物高度)20X1.77=35.4
备注:
- 如果桥是200X150的切口就是9cm，公式不变(1.77不变)
- 如果桥架是 200X200的切口就是12cm，
- 以此类推不管桥架底部是多大都是这样，下翻弯把两边切口对换就行了
公式:
- 求切口尺寸(用立面尺寸乘以 0.6)10X0.6=6。
- 若立面为15cm，则15乘以6

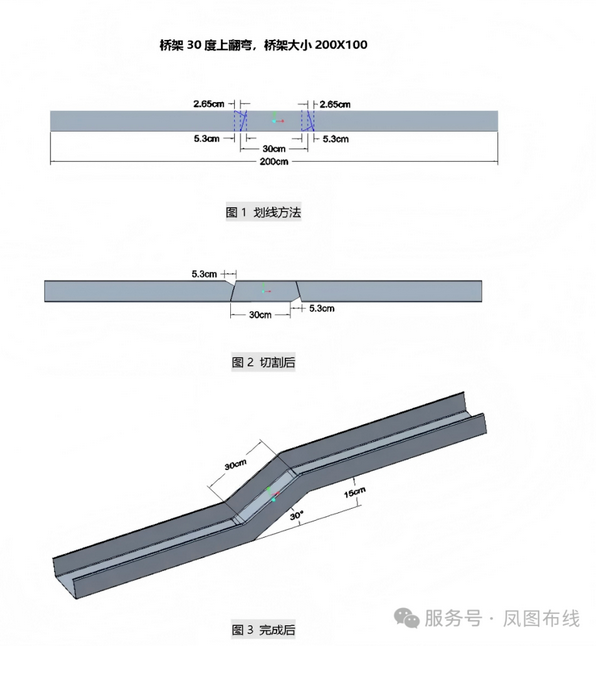

三、桥架30度上翻弯
公式:
- 用障碍物高度尺寸(15)X2等于科边长度
- 15X2=30
备注:
- 如果桥是200X150的切口就是7.95cm(公式不变),
- 以此类推,如果桥架足200X200的切口就是10.6cm，
- 桥架底部多大都是这样(200、300、400、500、600)
公式:
- 如何求切口大小(用立面尺寸乘以0.53)10X0.53=5.3

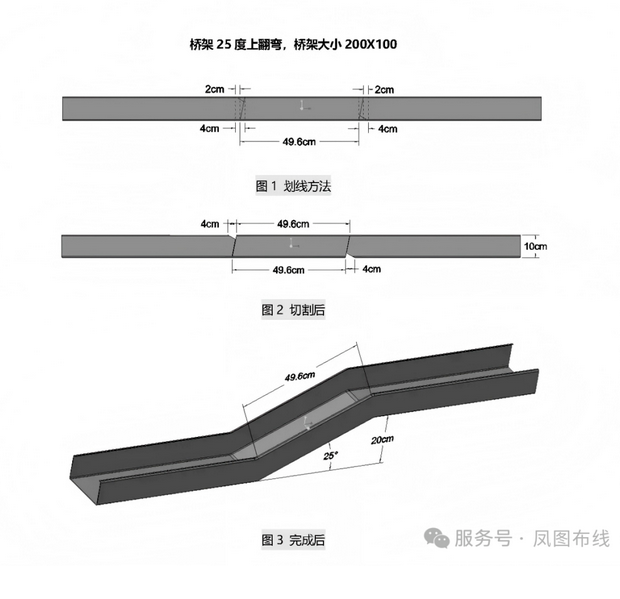

四、桥架25度上翻弯
公式:
- 用障碍物高度尺寸(20)X2.48等于斜边长度20X2.48=49.6
备注：
- 如果桥架是200X150的切口就是6cm
- 如果桥架是 200X200 的切口就是8cm
- 以此类推
公式:
- 如何求切口尺寸(用立面尺寸乘以0.4)10X0.4=4cm

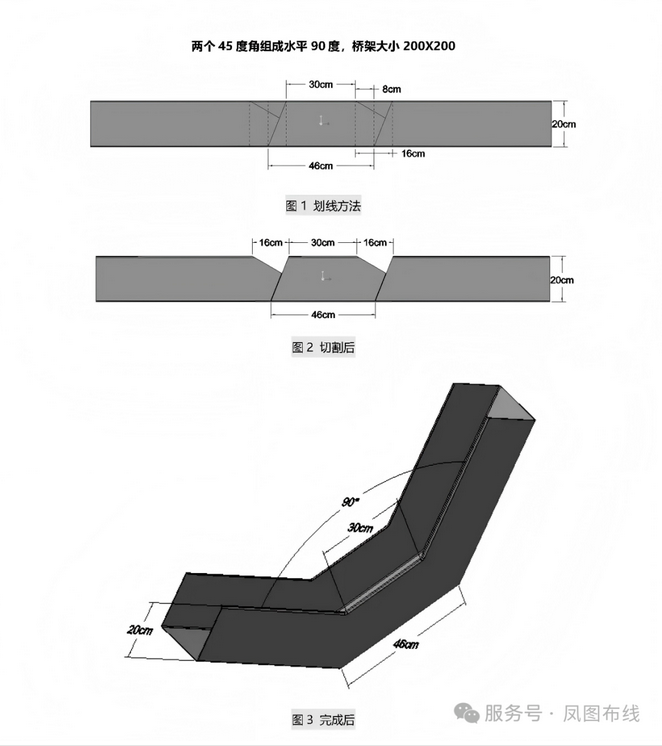

五、两个45度角组成水平90度
备注:
30cm 和46cm 的尺寸可以自己定六、桥架下翻弯，两个45度角组成

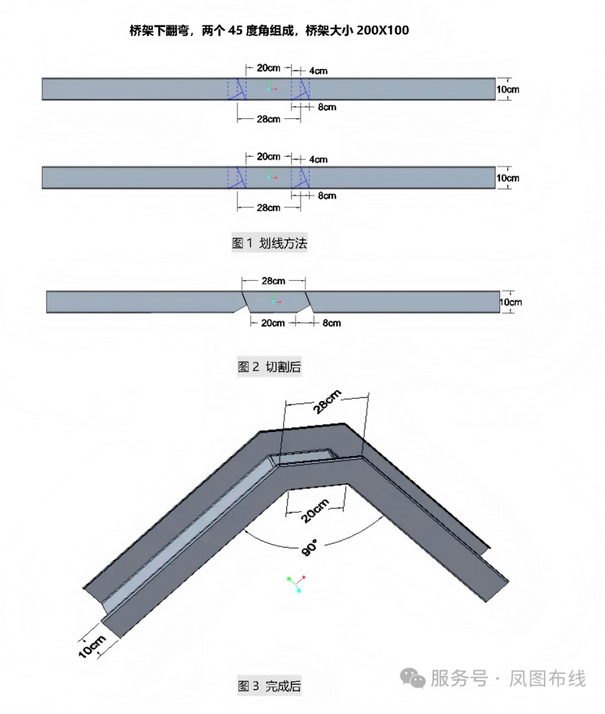

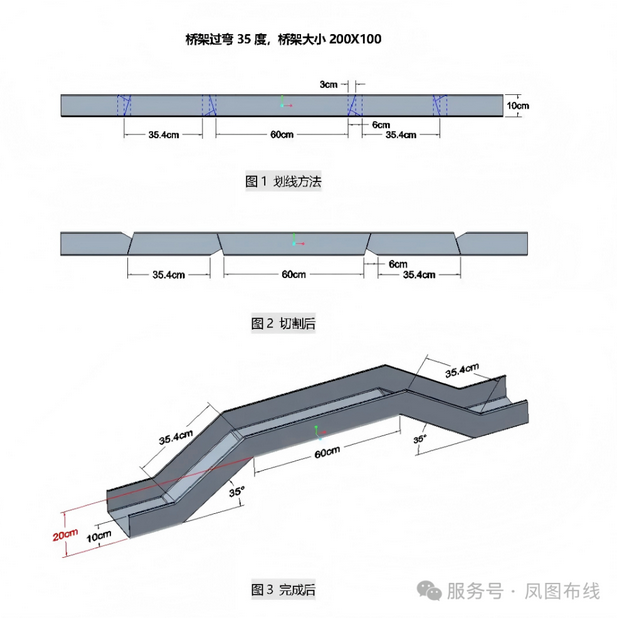

备注：20cm和28cm的尺寸可以自己定七、桥架过弯35度
公式：用障碍物高度尺寸（20）X1.77等于斜边长度
（障碍物高度）20X1.77=35.4八、桥架3个30度成90度
九、桥架3个30度成90度
备注：如果桥架200×150切口就是7.95cm
如果桥架200×200切口就是10.6cm，以此类

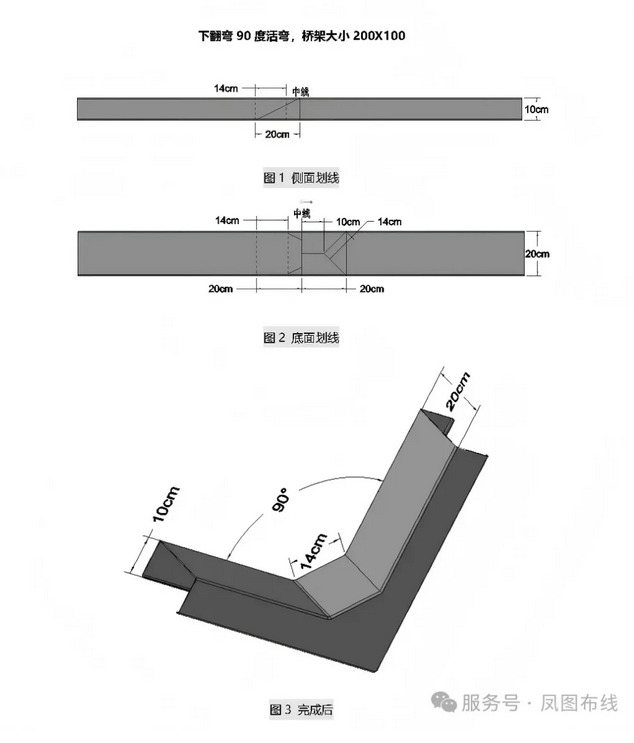

十、下翻弯90度活弯

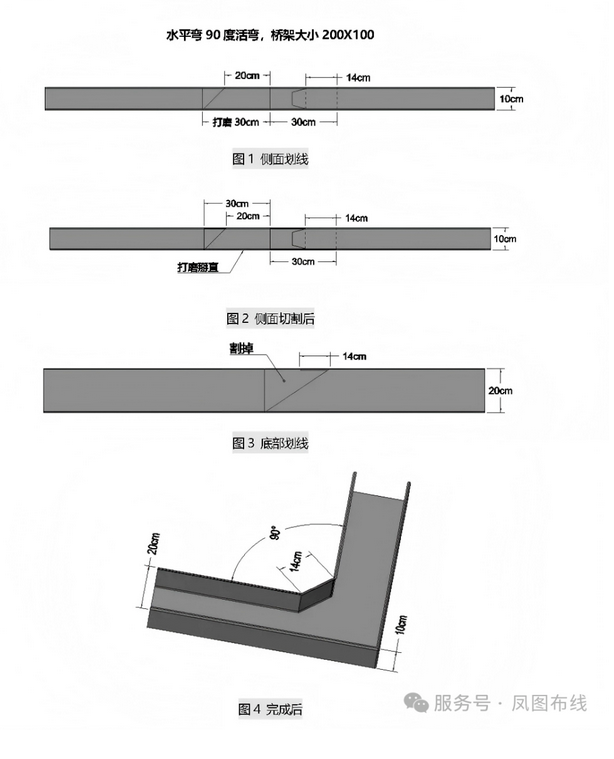

公式：如果是200×50的桥架那么20cm就变成10cm，14cm变成7cm十一、水平弯90度活弯
公式:

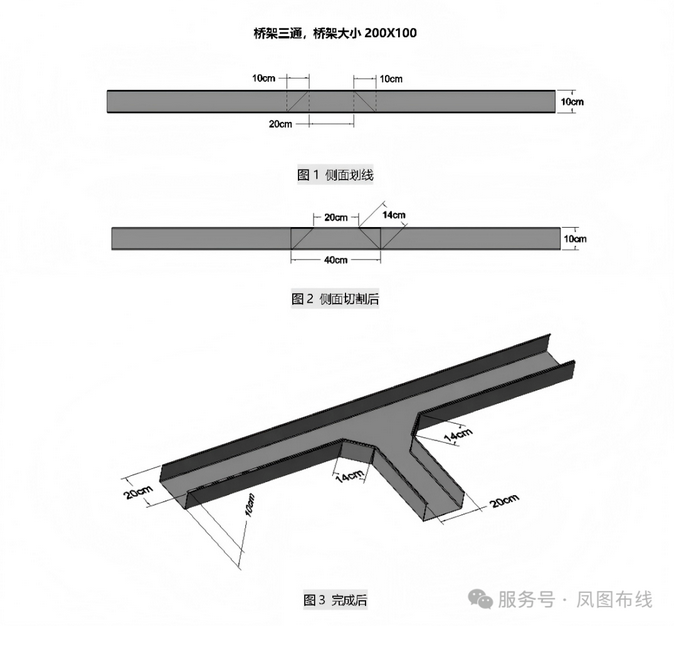

如果是300×150的桥架那么20cm就变成30cm，10cm变成15cm，以此类推做水平90度，首先取中两边分尺寸，第一个是桥架底部尺寸，然后立面尺寸。十一、桥架三通

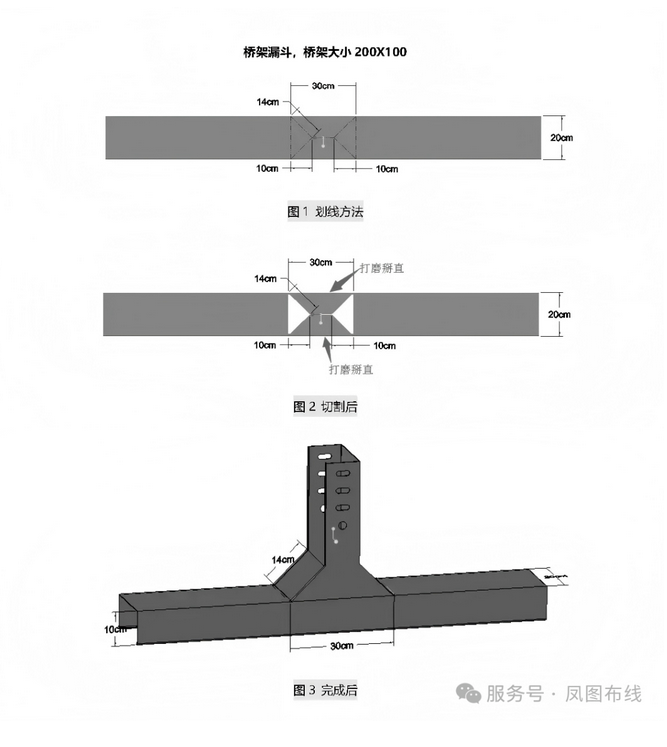

十二、桥架漏斗

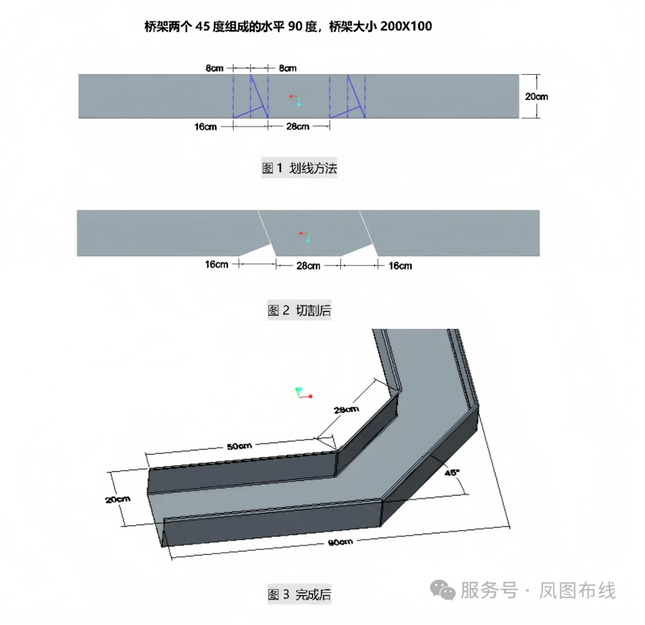

十三、桥架两个45度组成的水平90度
备注:
- 切口如何求?=底部乘以 0.8
- 内斜边=底部 X1.4

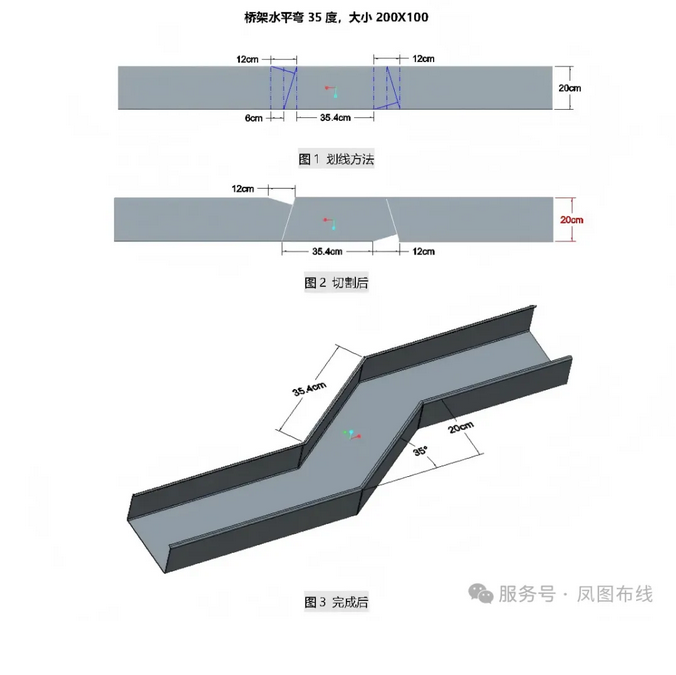

十四、桥架水平弯35度
备注:
公式:
- 障碍物20X1.77=斜边长
- 20X1.77=35.4cm
公式:
- 切口=底部 X0.6
- 20X0.6=12cm
