采购过那么多电缆桥架，你知道桥架的常规安装方式吗？
电缆桥架产品作为我国现代化智能建筑中，必备的建筑材料，对电力系统保护起到至关重要的的作用，不仅能良好保护线缆、光纤不被各种环境破坏。并且如果线缆、光纤需要升级，也能节省大量的人工和财力成本。那么我们常见的电缆桥架都有哪些安装方式呢？
电缆桥架的安装方式
桥架的安装并不是随意而定的，在电气设计阶段，设计师会根据工程具体的施工合理布局整个线缆走线，而桥架制造商根据设计图纸制作、切割对应的产品。以达到最切合工程项目的整体解决方案，常规的电缆桥架安装方式主要有以下四种：
1、水平吊装
- 适用场景：办公楼、商场等室内吊顶空间。
- 安装方式：通过吊杆（圆钢或角钢）或吊架将桥架悬挂在吊顶龙骨或楼板下方，需考虑吊顶承重能力，常用于美观性要求较高的场所。
电缆桥架水平安装也是比较常见的安装方式，吊框和丝杆，一般为1.5米或2米为节点，每一个节点都要求安装吊框跟丝杆。当然也可以根据自己实际布线量来安装吊框跟吊杆。

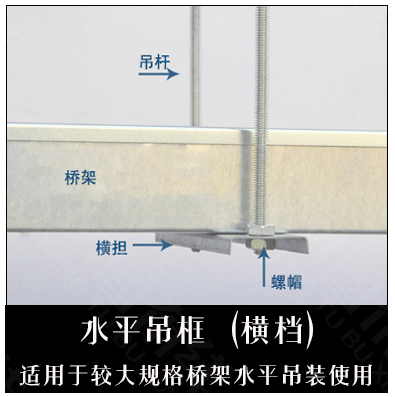

2、水平吊框
- 适用场景：复杂路径或多规格电缆混合敷设。
- 安装方式：结合托盘式（封闭性好，保护电缆）和梯式（散热性好，重量轻）桥架的特点，通过三通、四通等配件实现转向和分支，适用于大型工程的综合布线。
当桥架布线量较大时，需要桥架的承重量更大时，可以采取水平吊框，使用双丝杆结构安装。

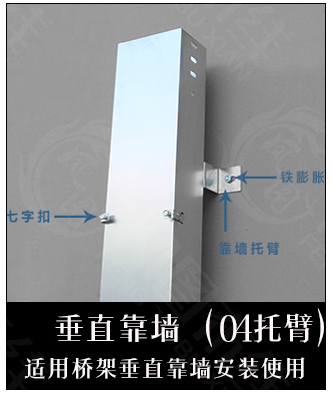

3、垂直安装
- 适用场景：高层建筑的电缆竖井、电梯井道、厂房墙面、走廊侧壁等垂直通道。
- 安装方式：采用角钢支架或专用导轨沿竖井内壁固定，需设置防晃支架，确保垂直方向的稳定性，用于连接不同楼层的电缆。
使用靠墙托臂、七字扣将桥架主体以垂直方式固定靠墙。
4、水平靠墙安装（贴地安装）
- 适用场景：厂房墙面、走廊侧壁等垂直或倾斜表面。
- 安装方式：使用膨胀螺栓或支架将桥架固定在墙体上，需保持水平或按设计坡度安装，适用于电缆数量较少、路径简单的场景。
水平靠墙或贴地安装需要使用桥架配件托臂，用膨胀螺丝将托臂固定在墙边，然后将桥架主体固定在托臂上，待桥架稳定后就可以走线。
5、地面安装
- 适用场景：电缆沟、设备机房地面或地下层。
- 安装方式：将桥架直接固定在地面支架或预埋槽钢上，需做好防水、防腐处理，适用于电缆密集且需频繁维护的区域。
电缆桥架一般常规的安装方式就以上四种，水平吊装、水平吊框、垂直安装、水平靠墙（贴地安装），但桥架具体施工过程需要因地适宜。
